Основные технологии чистых помещений
Чистые помещения — это специально спроектированные контролируемые среды, в которых концентрация аэрозольных частиц поддерживается в установленных пределах. В зависимости от назначения объекта дополнительно контролируются температура, относительная влажность, перепады давления, скорость и направление воздушных потоков, а для фармацевтических, биотехнологических и ряда исследовательских объектов — также микробиологическая контаминация.
Основная инженерная задача чистого помещения — не просто очистить поступающий воздух, а обеспечить комплексный контаминационный контроль (Contamination Control): ограничить генерацию, поступление, накопление и перенос загрязнений в критические зоны технологического процесса.
Поэтому современное чистое помещение представляет собой комплекс взаимосвязанных архитектурных, инженерных, технологических и организационных решений. Проектирование высокотехнологичных объектов начинается с анализа технологического процесса, требований к чистоте, потоков персонала и материалов, потенциальных источников контаминации и требуемых параметров контролируемой среды.
К основным технологиям чистых помещений относятся:
- HVAC-системы;
- HEPA- и ULPA-фильтрация;
- управление воздушными потоками;
- воздушный баланс и каскады давления;
- герметичные ограждающие конструкции;
- шлюзовые и барьерные системы;
- локализация критических процессов;
- мониторинг параметров среды;
- квалификация инженерных систем;
- локальные и модульные чистые зоны.
Для комплексного оснащения применяется специализированное оборудование для чистых помещений , которое подбирается с учетом класса чистоты, назначения объекта, технологического процесса и принятой стратегии контаминационного контроля.
1. HVAC — основа инженерных систем чистого помещения
HVAC (Heating, Ventilation and Air Conditioning) — одна из ключевых инженерных систем чистого помещения.
В отличие от обычной общеобменной вентиляции, HVAC чистого помещения участвует непосредственно в формировании и поддержании контролируемой среды.
Система обеспечивает:
- необходимый расход и кратность воздухообмена;
- подачу подготовленного и отфильтрованного воздуха;
- удаление аэрозольных и тепловых загрязнений;
- поддержание температуры и относительной влажности;
- требуемую схему воздухораспределения;
- формирование перепадов давления между функциональными зонами.
Важным понятием является воздушный баланс помещения — соотношение объемов приточного, вытяжного, рециркуляционного и перетекающего воздуха. Именно воздушный баланс во многом определяет возможность стабильного поддержания заданного перепада давления.
Эффективность системы зависит не только от производительности вентиляционной установки. Существенное значение имеют расположение приточных воздухораспределителей и вытяжных решеток, геометрия помещения, размещение оборудования, тепловые нагрузки и расположение рабочих мест персонала.
Поэтому HVAC рассчитывается как часть комплексного проектирования чистых помещений и высокотехнологичных объектов .
При реализации объекта вентиляционные системы интегрируются с архитектурными и технологическими решениями на этапе строительства чистых помещений под ключ .

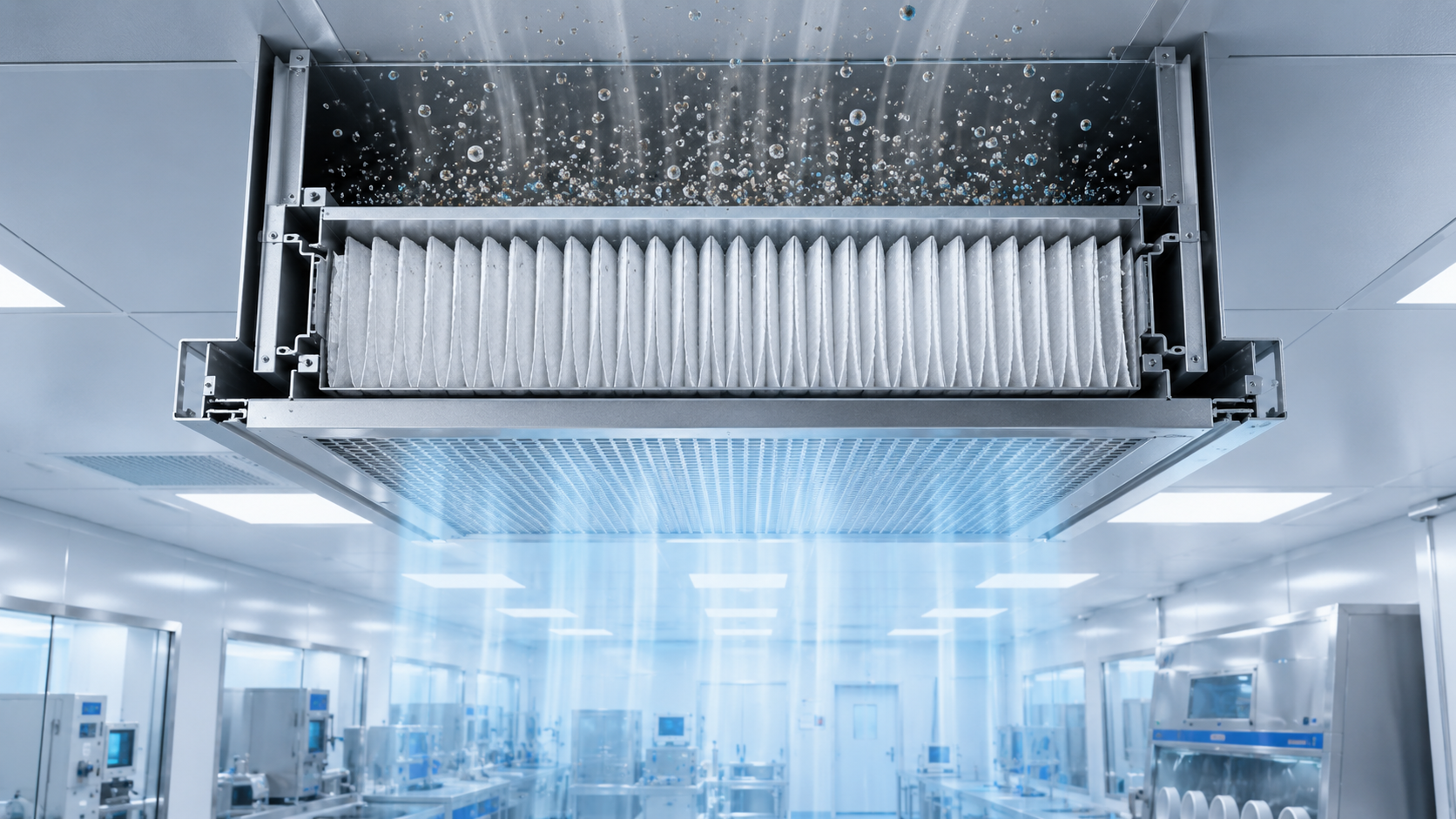

2. HEPA- и ULPA-фильтрация воздуха
Для очистки воздуха в чистых помещениях применяются многоступенчатые системы фильтрации.
Финальная, или терминальная, ступень фильтрации обычно реализуется с применением высокоэффективных HEPA- или ULPA-фильтров, установленных непосредственно перед подачей воздуха в контролируемую зону либо в составе специализированного оборудования.
Такая схема позволяет минимизировать риск вторичной контаминации очищенного воздуха на участке между фильтром и рабочей зоной.
Однако наличие HEPA-фильтра само по себе не обеспечивает требуемый класс чистоты.
Результат определяется всей системой контаминационного контроля:
фильтрация + воздухообмен + схема воздушных потоков + герметичность + воздушный баланс + технологическая дисциплина.
Необходимо учитывать количество персонала, интенсивность технологического процесса, источники аэрозольных частиц, расположение оборудования и особенности движения воздуха.
Для подтверждения исправности установленной системы фильтрации при квалификации выполняется проверка целостности HEPA-фильтров (filter integrity test) и герметичности их установки.
Поэтому системы фильтрации проектируются совместно с HVAC и специализированным оборудованием для чистых помещений .

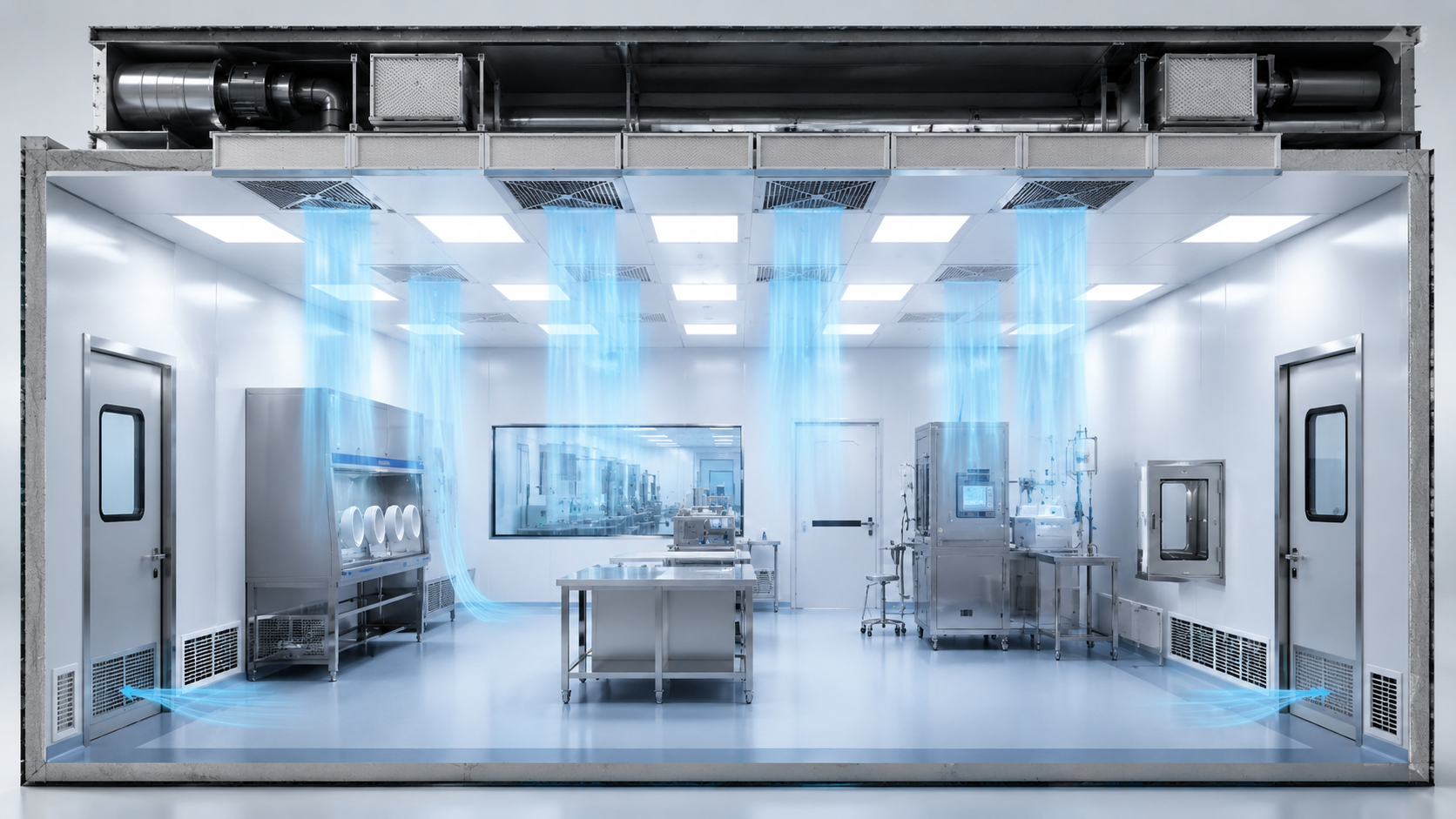

3. Управление воздушными потоками
Воздух в чистом помещении является не только средой, которую необходимо очистить, но и инструментом удаления загрязнений.
По характеру движения воздуха применяются однонаправленные (unidirectional airflow) и неоднонаправленные (non-unidirectional airflow) схемы.
При однонаправленном потоке очищенный воздух движется преимущественно в одном направлении с минимальным перемешиванием. Такая организация позволяет вытеснять частицы из критической рабочей зоны и снижать вероятность их переноса к продукту или технологическому процессу.
Именно поэтому вместо бытового понятия «ламинарный поток» в профессиональной документации часто используется более точный термин однонаправленный воздушный поток.
Для помещений с менее жесткими требованиями может применяться турбулентное или смешанное воздухораспределение, при котором необходимая чистота достигается за счет разбавления и удаления загрязнений.
При проектировании также учитывается время восстановления чистоты (recovery time) — способность помещения после возникновения аэрозольной нагрузки восстановить установленный уровень концентрации частиц.
Для защиты отдельных операций применяются ламинарные станции, чистые рабочие зоны и другое специализированное оборудование для чистых помещений .
В вивариях и исследовательских комплексах используются специализированные решения, включая ИВК-системы, изоляторы и оборудование для лабораторных животных .

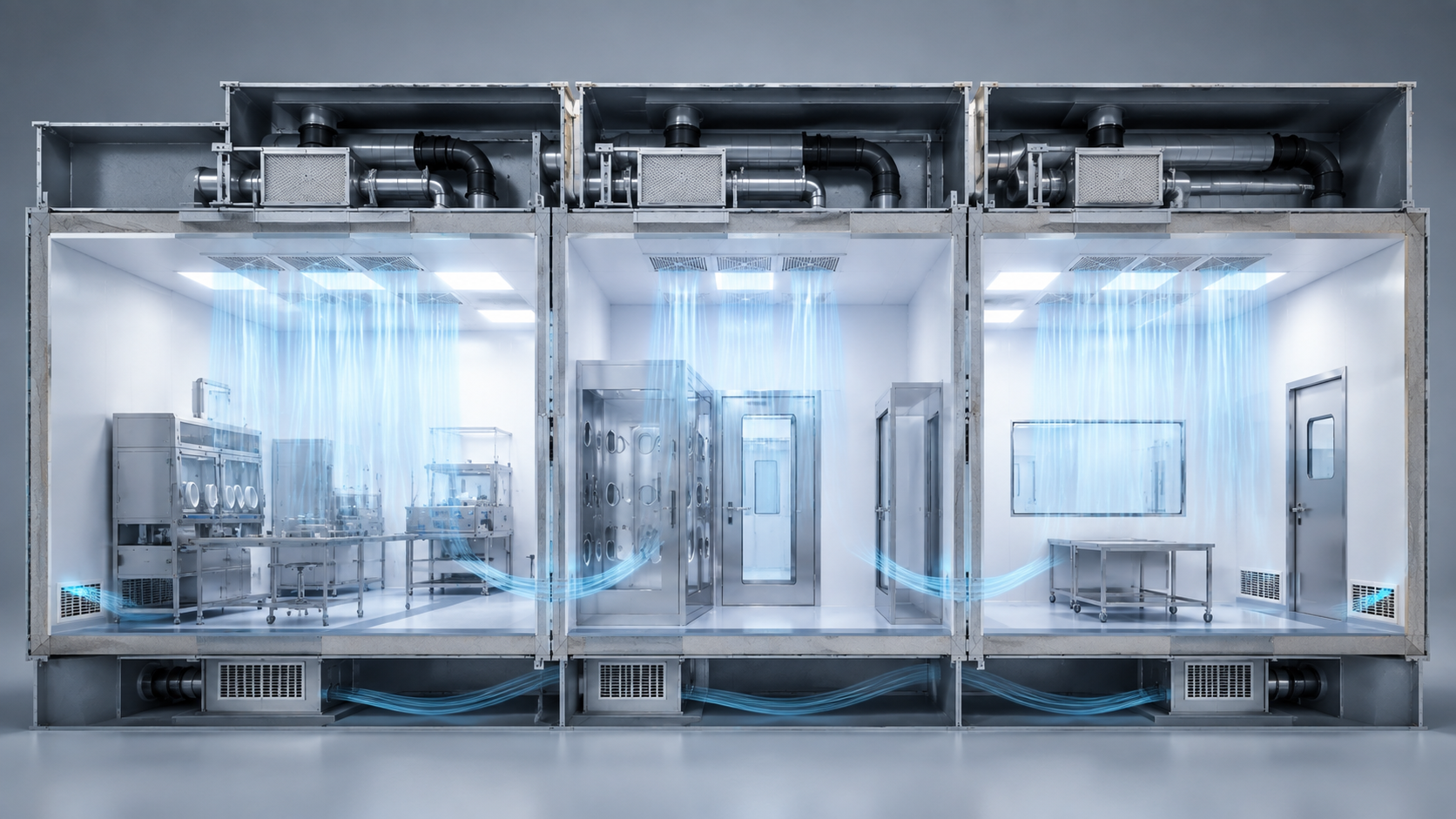

4. Перепады давления и каскады чистоты
Воздушные потоки способны переносить аэрозольные загрязнения между смежными помещениями. Поэтому одним из основных элементов контаминационного контроля является создание контролируемых дифференциальных перепадов давления.
Если необходимо защитить чистую зону от менее чистого окружения, в ней обычно поддерживается более высокое давление.
Последовательность помещений с различным давлением образует каскад давления (pressure cascade).
Направление перетока воздуха при этом организуется от зоны с более высоким уровнем защиты к менее чистой зоне.
Для процессов, связанных с потенциально опасными биологическими или химическими агентами, применяется обратный принцип — containment, то есть локализация загрязнения. В таких случаях помещение или технологическая зона могут поддерживаться под отрицательным давлением относительно окружающих помещений.
Таким образом, при проектировании необходимо различать две задачи:
product protection — защита продукта или процесса от внешней контаминации;
containment — предотвращение выхода потенциально опасного загрязнения за пределы контролируемой зоны.
Расчет воздушного баланса и каскадов давления является важной частью проектирования высокотехнологичных объектов , поскольку нарушения баланса могут привести к неконтролируемому переносу загрязнений между функциональными зонами.
5. Ограждающие конструкции чистых помещений
Контаминационный контроль невозможен без соответствующей архитектурной оболочки помещения.
Стены, потолки, двери, полы и технологические перегородки должны обеспечивать:
- герметичность;
- низкое пылеобразование;
- гладкость и очищаемость поверхностей;
- устойчивость к моющим и дезинфицирующим средствам;
- минимальное количество труднодоступных участков;
- возможность регулярной санитарной обработки.
Особое внимание уделяется герметизации проходок инженерных коммуникаций, примыканиям стен и потолков, дверным блокам, технологическим проемам и местам установки оборудования.
Конструктивные элементы не должны становиться неконтролируемыми источниками частиц или препятствовать эффективной очистке помещения.
При строительстве чистых помещений ограждающие конструкции, HVAC, фильтрация и технологическое оборудование рассматриваются как единая инженерно-технологическая система.

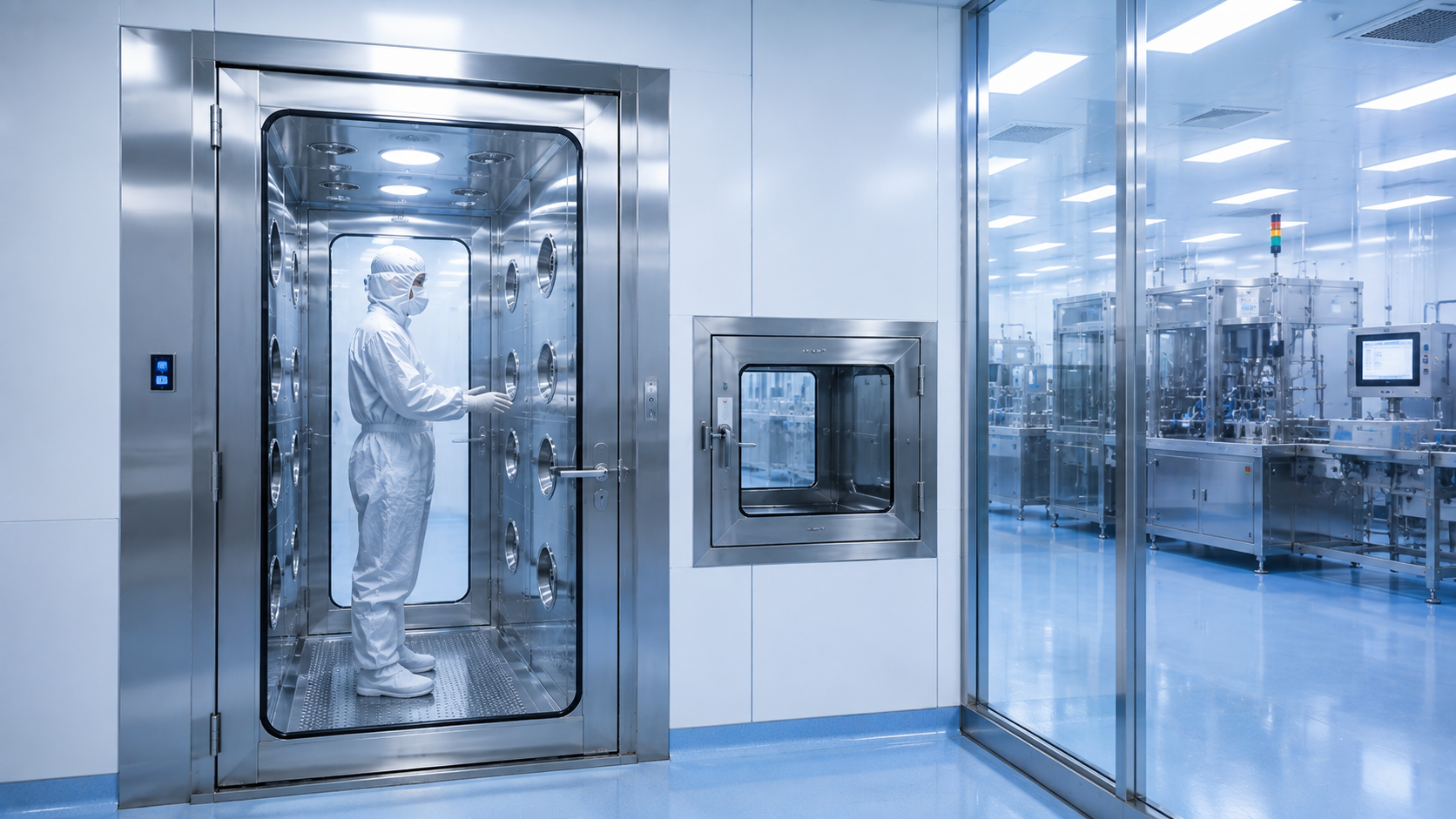

6. Шлюзовые и барьерные технологии
Одним из основных источников частиц и микроорганизмов в чистом помещении является персонал. Контаминация также может поступать вместе с сырьем, упаковкой, материалами, инструментами и оборудованием.
Поэтому важным принципом проектирования является segregation — физическое и функциональное разделение потоков и зон.
Между помещениями различных классов чистоты организуются:
- воздушные шлюзы для персонала (personnel airlock);
- материальные шлюзы (material airlock);
- передаточные камеры и окна (pass box/pass-through);
- системы взаимной блокировки дверей (interlock).
Такие решения препятствуют одновременному открытию дверей между зонами и позволяют контролировать перемещение персонала и материалов.
Барьерные технологии особенно важны для фармацевтических и биотехнологических производств, ПЦР-лабораторий , а также современных вивариев .
В зависимости от задачи могут применяться изоляторы, закрытые барьерные системы и другие решения физического разделения критической зоны и окружающей среды.
Главная задача барьерной технологии — разорвать потенциальные пути переноса контаминации и обеспечить контролируемое взаимодействие между зонами.

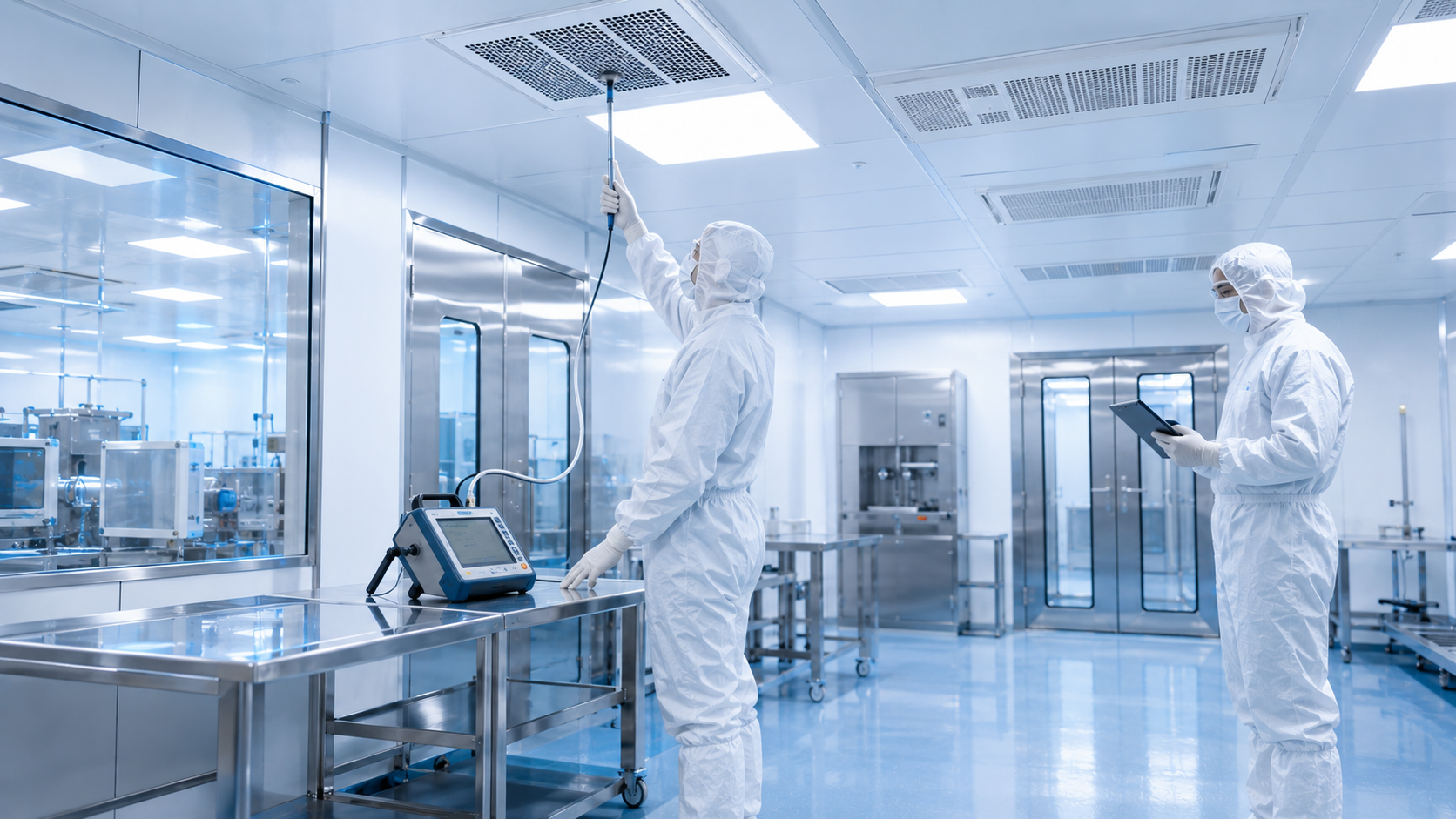

7. Мониторинг параметров чистого помещения
Создать требуемые условия недостаточно — необходимо подтвердить и контролировать их стабильность в процессе эксплуатации.
Для этого применяется Environmental Monitoring — мониторинг параметров контролируемой среды.
В зависимости от назначения объекта могут контролироваться:
- концентрация аэрозольных частиц;
- температура;
- относительная влажность;
- дифференциальное давление;
- скорость воздушного потока;
- состояние HVAC;
- параметры работы фильтрационных систем;
- микробиологические показатели.
Для измерения аэрозольной чистоты применяются профессиональные счетчики аэрозольных частиц (airborne particle counters).
Параметры инженерных систем могут передаваться в BMS (Building Management System), а специализированные параметры контролируемой среды — в системы мониторинга EMS.
Такие решения обеспечивают регистрацию данных, формирование трендов, сигнализацию при выходе параметров за установленные пределы и анализ стабильности технологической среды.
После ввода объекта в эксплуатацию характеристики инженерных систем поддерживаются посредством регулярного сервисного обслуживания, диагностики и квалификации .

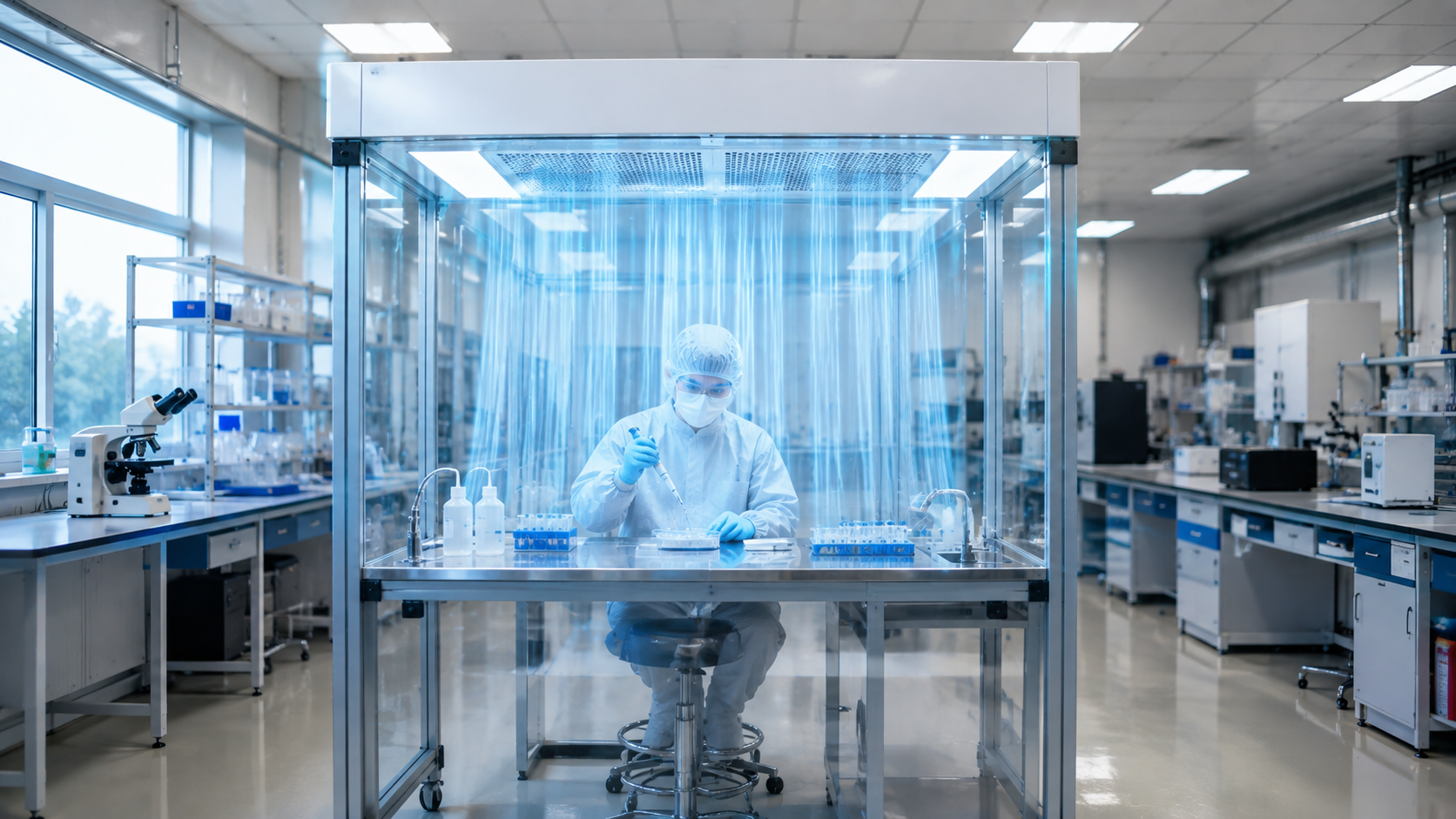

8. Локальные чистые зоны
Высокий класс чистоты не всегда необходимо обеспечивать во всем помещении.
Если критические требования относятся только к конкретной технологической операции, применяется принцип локализации критической зоны (critical zone).
Контролируемая среда формируется непосредственно над рабочей поверхностью, продуктом или технологическим оборудованием, а окружающее помещение выполняет функцию фоновой среды (background environment).
Для этого могут использоваться:
- ламинарные станции;
- локальные системы HEPA-фильтрации;
- чистые рабочие зоны;
- специальные ограждения;
- локальные модули;
- специализированное оборудование для чистых помещений .
Такой подход позволяет обеспечивать требуемые параметры непосредственно в критической зоне технологического процесса и в ряде случаев существенно снижать капитальные и эксплуатационные затраты по сравнению с созданием чистого помещения высокого класса во всем объеме.

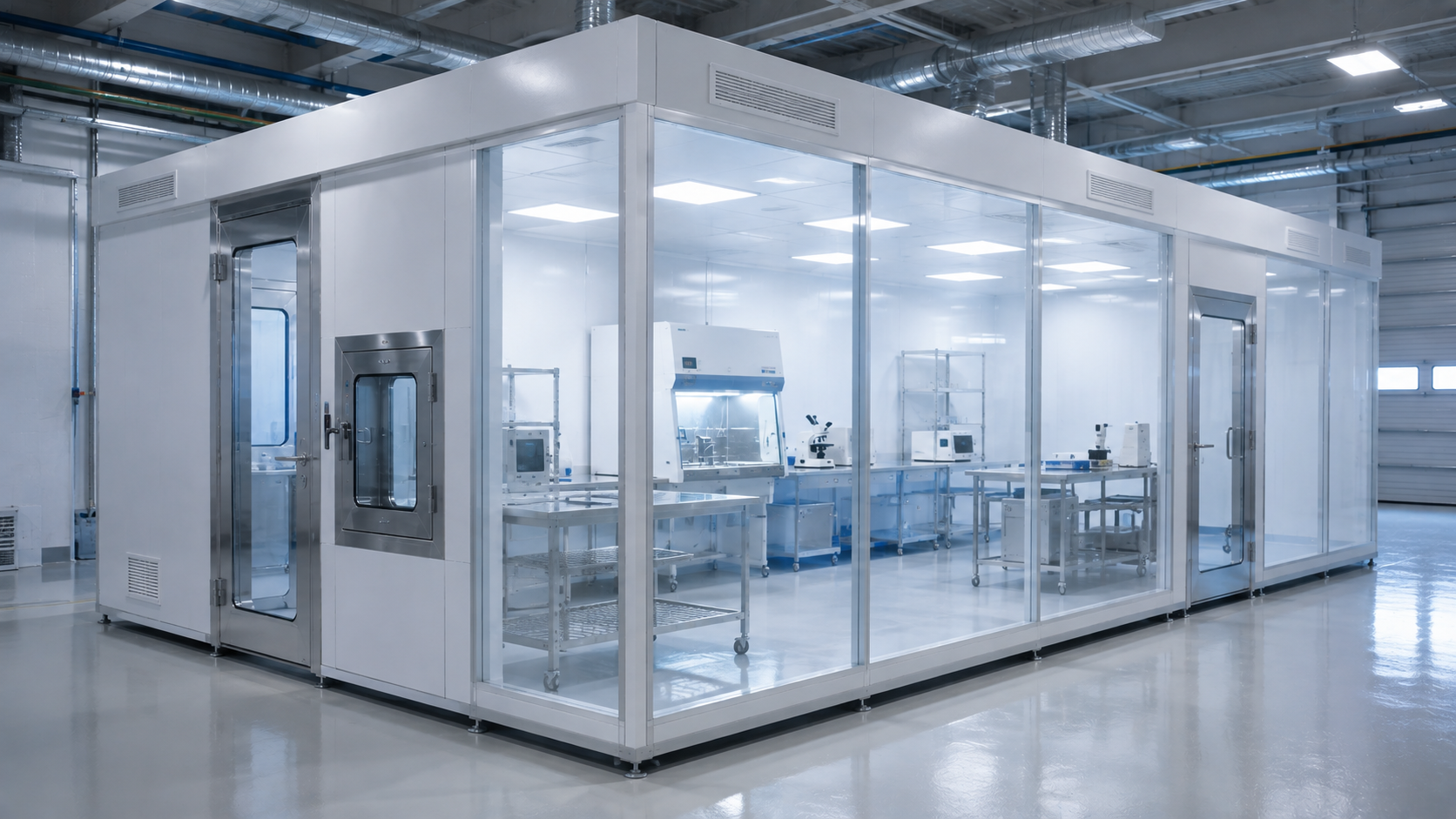

9. Модульные чистые помещения и технология МАРС-1
Одним из перспективных направлений являются модульные контролируемые среды.
ИНПРЕН применяет технологию МАРС-1 для создания локальных модульных чистых зон внутри существующих помещений.
Модуль может включать собственную систему подготовки и распределения воздуха, HEPA-фильтрацию, воздушные и материальные шлюзы, передаточные окна, системы контроля параметров и герметичные ограждающие конструкции.
В инженерной практике такой подход позволяет реализовать принцип room-in-room — создание контролируемой технологической среды внутри существующего помещения.
Преимущество модульной технологии заключается в возможности адаптировать чистую зону к конкретному технологическому процессу, локализовать критические операции и при необходимости изменять конфигурацию объекта.
Подробнее технология локальных чистых зон МАРС-1 представлена в разделе строительства высокотехнологичных объектов .
Одним из вариантов практического применения являются модульные ПЦР-лаборатории , где особенно важно обеспечить функциональное зонирование, разделение технологических потоков и контролируемое перемещение персонала и материалов.
10. Чистые и барьерные технологии в вивариях
Отдельное направление применения чистых технологий — современные виварии, SPF-комплексы и питомники лабораторных животных.
При проектировании и оснащении вивариев необходимо учитывать не только аэрозольную чистоту помещений, но и микробиологический статус животных, биозащиту, барьерное разделение функциональных зон и предотвращение перекрестной контаминации.
Для объектов SPF-статуса (Specified Pathogen Free) особое значение имеет поддержание заданного санитарно-микробиологического статуса животных.
Поэтому система барьерной защиты может строиться на нескольких уровнях:
здание → помещение → технологическая зона → стеллаж → клетка.
Для содержания лабораторных животных широко применяются ИВК-системы — индивидуально вентилируемые клетки , позволяющие создавать контролируемую микросреду непосредственно на уровне клетки.
Такой подход является примером primary containment — первичного барьера, расположенного максимально близко к объекту содержания или потенциальному источнику контаминации.
Инженерная инфраструктура помещения формирует следующий уровень защиты — secondary containment.
Комплексное оснащение вивария может включать клетки для лабораторных животных , специализированные стеллажи для лабораторных клеток , ИВК-системы, изоляторы, шлюзы и другое оборудование для лабораторных животных .
11. Квалификация, валидация и ввод в эксплуатацию
После завершения строительства необходимо подтвердить, что объект соответствует проектным требованиям и способен стабильно обеспечивать предусмотренные параметры.
Этот комплекс работ связан с commissioning и qualification — вводом в эксплуатацию и квалификацией инженерных систем.
В зависимости от объекта могут выполняться:
- проверка концентрации аэрозольных частиц;
- испытание целостности HEPA-фильтров;
- измерение расходов и скоростей воздушных потоков;
- определение кратности воздухообмена;
- проверка дифференциального давления;
- визуализация воздушных потоков;
- определение времени восстановления;
- контроль температуры и относительной влажности;
- проверка сигнализации и систем мониторинга.
Для регулируемых объектов квалификация может включать этапы IQ, OQ и PQ:
IQ (Installation Qualification) — подтверждение правильности монтажа;
OQ (Operational Qualification) — подтверждение работоспособности системы в предусмотренных режимах;
PQ (Performance Qualification) — подтверждение способности объекта стабильно обеспечивать требуемые характеристики при эксплуатации.
Регулярные испытания и профессиональное сервисное обслуживание оборудования и инженерных систем позволяют поддерживать проектные характеристики объекта на протяжении всего жизненного цикла.
Поэтому требования к последующей квалификации необходимо учитывать уже на этапе проектирования .
Где применяются технологии чистых помещений
Чистые и контролируемые среды применяются там, где неконтролируемая контаминация может повлиять на качество продукции, достоверность исследований, безопасность технологического процесса или стабильность биологических объектов.
Основные области применения:
- фармацевтическое производство;
- биотехнологии;
- производство медицинских изделий;
- медицинские и диагностические лаборатории;
- научно-исследовательские центры;
- микроэлектроника;
- приборостроение;
- клеточные технологии;
- виварии и SPF-комплексы.
Отдельными направлениями являются ПЦР-лаборатории и виварии и комплексы для содержания лабораторных животных .
Для каждого объекта формируется собственная Contamination Control Strategy — стратегия контаминационного контроля, определяющая взаимосвязь архитектурных, инженерных, технологических и организационных решений.
Поэтому класс чистоты, схема воздушных потоков, перепады давления, уровень барьерной защиты и оборудование для чистых помещений должны подбираться индивидуально.
Проектирование и строительство чистых помещений под ключ
Эффективность чистого помещения закладывается еще на стадии проектирования.
Ключевое значение имеет не максимальная производительность отдельных инженерных систем, а их согласованная работа в рамках конкретного технологического процесса.
Ошибки в расчете воздушного баланса, организации потоков персонала и материалов, расположении оборудования, зонировании или формировании каскадов давления впоследствии сложно компенсировать увеличением производительности вентиляции или установкой дополнительных фильтров.
Поэтому проектирование , строительство высокотехнологичных объектов , оснащение, commissioning, qualification и последующий сервис целесообразно рассматривать как единый жизненный цикл объекта.
ИНПРЕН реализует комплексные проекты чистых помещений и контролируемых сред — от разработки концепции и инженерных решений до строительства, оснащения, ввода объекта в эксплуатацию и последующего обслуживания.
Заключение
Современные технологии чистых помещений основаны на принципе комплексного контаминационного контроля.
HEPA- и ULPA-фильтрация обеспечивает высокоэффективное удаление аэрозольных частиц из воздуха. HVAC поддерживает необходимый воздухообмен и параметры микроклимата. Однонаправленные и неоднонаправленные воздушные потоки обеспечивают удаление и разбавление загрязнений. Воздушный баланс и каскады давления контролируют направление их переноса между помещениями.
Шлюзовые и барьерные системы обеспечивают segregation технологических зон, а решения containment позволяют локализовать потенциально опасные загрязнения.
Мониторинг и квалификация подтверждают, что созданная инженерная система не только достигает необходимых параметров, но и способна стабильно поддерживать их в процессе эксплуатации.
При этом локальные и модульные чистые зоны позволяют применять принцип critical zone + background environment, создавая наиболее строгие параметры непосредственно там, где этого требует технологический процесс.
Таким образом, современное чистое помещение — это не отдельная вентиляционная установка, HEPA-фильтр или комплект оборудования, а единая система управления контаминационными рисками, спроектированная вокруг конкретного технологического процесса.
Компания ИНПРЕН выполняет проектирование , строительство чистых помещений и высокотехнологичных объектов , поставку оборудования для чистых помещений и последующее сервисное обслуживание , что позволяет реализовать объект как единую инженерно-технологическую систему.
