Современная электронная промышленность относится к числу отраслей, наиболее чувствительных к загрязнению производственной среды. При изготовлении полупроводников, интегральных микросхем, оптических компонентов, сенсоров и высокоточных электронных устройств даже микроскопические частицы способны стать причиной технологического дефекта.
Поэтому чистые помещения в электронной промышленности — это не просто помещения с очищенным воздухом, а комплексная система контроля контаминации (Contamination Control). Она объединяет архитектурно-планировочные решения, HVAC-системы, высокоэффективную фильтрацию воздуха, управление воздушными потоками, контроль температуры и влажности, ESD-защиту, специализированное технологическое оборудование и мониторинг параметров среды.
Основные принципы устройства контролируемой среды подробно рассмотрены в материале ИНПРЕН «Что такое чистое помещение: назначение, устройство и требования» . В электронной промышленности эти принципы дополняются специальными требованиями, обусловленными высокой чувствительностью продукции к частицам, молекулярным загрязнениям и электростатическим разрядам.

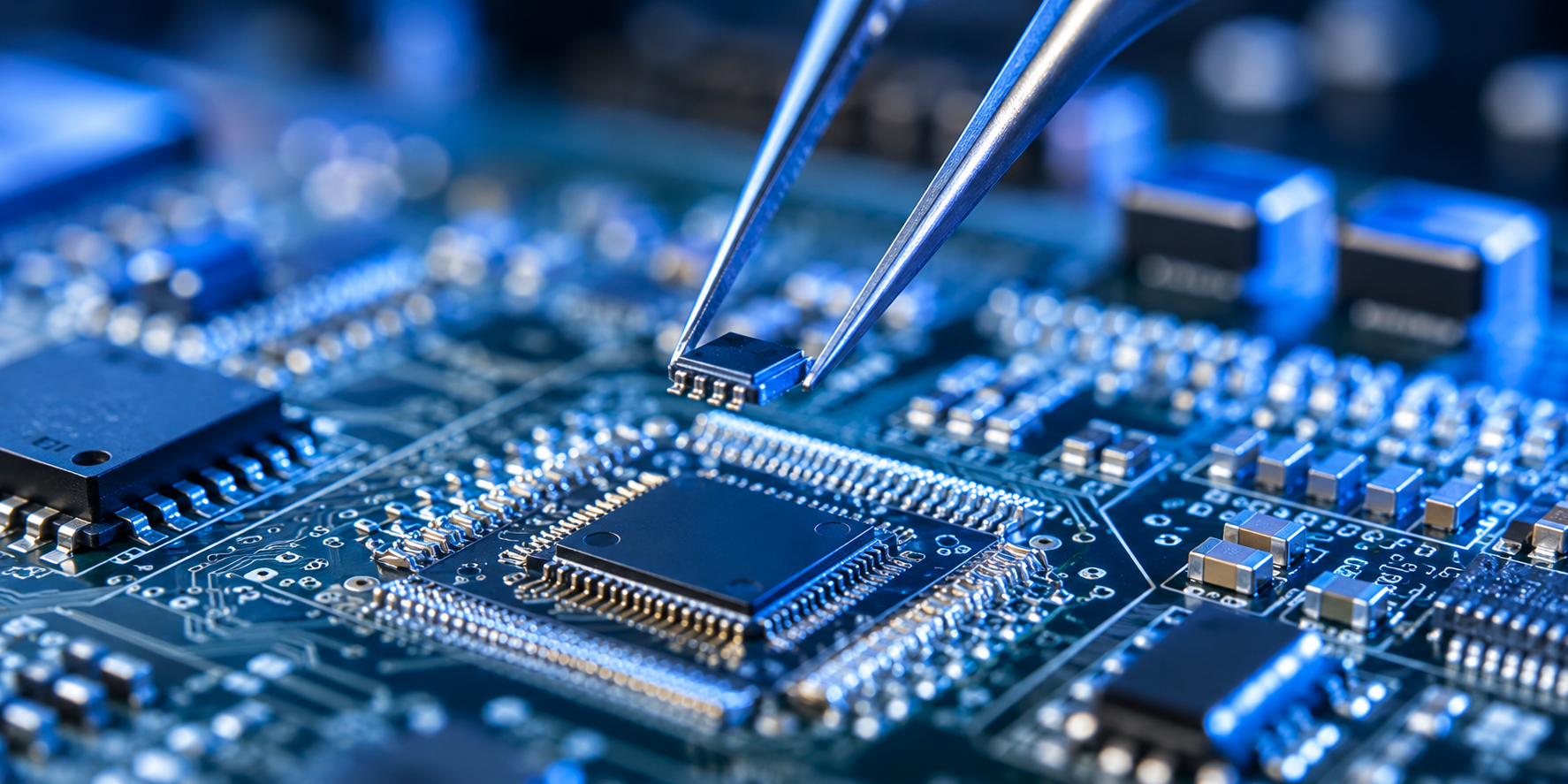

Почему производство электроники требует контроля чистоты
По мере уменьшения критических размеров элементов электронной продукции возрастает влияние окружающей среды на качество технологического процесса.
Частицы могут попадать в рабочую зону с персоналом, технологической одеждой, сырьем, упаковкой и инструментами, образовываться при работе оборудования или переноситься воздушными потоками.
Особенно критичен контроль загрязнений при:
- производстве полупроводников;
- изготовлении интегральных микросхем;
- фотолитографии;
- производстве микроэлектроники;
- нанесении тонких пленок и функциональных покрытий;
- работе с полупроводниковыми пластинами и подложками;
- производстве MEMS-компонентов;
- изготовлении оптических и оптоэлектронных систем;
- сборке высокоточной и бортовой электроники;
- производстве сенсоров и прецизионных приборов.
Загрязнение критической поверхности способно вызвать дефект рисунка, нарушение процессов нанесения или травления, ухудшение оптических характеристик либо отказ электронного компонента.
Поэтому технологическая чистота напрямую связана с выходом годной продукции. Чем выше стоимость технологического цикла и чувствительность изделия, тем значительнее экономические последствия неконтролируемой контаминации.
Классы чистоты помещений для микроэлектроники
Классификация чистоты воздуха выполняется по концентрации аэрозольных частиц. Базовым нормативным документом является ГОСТ Р ИСО 14644-1-2017, устанавливающий классы ISO 1–9.
Чем меньше номер класса ISO, тем жестче требования к максимально допустимой концентрации частиц в воздухе.
Подробнее о принципах классификации и взаимосвязи российских и международных требований можно прочитать в экспертном материале ИНПРЕН «Классификация чистых помещений: классы чистоты и требования» .
Для электронной промышленности важно понимать: единый класс чистоты для всего производства назначать некорректно. Требуемый класс определяется технологическим процессом, критическим размером загрязнения, чувствительностью продукта и анализом рисков.
Например, общая производственная зона и участок выполнения особо чувствительной операции могут иметь принципиально разные требования.
Именно поэтому в микроэлектронике широко применяется принцип:
фоновая контролируемая среда + локальная критическая зона более высокого класса чистоты.
Это позволяет создавать максимально чистую среду именно там, где продукт наиболее уязвим.
Состояния As-Built, At-Rest и Operational
При квалификации чистого помещения необходимо учитывать его эксплуатационное состояние.
As-Built («построенное») — помещение полностью смонтировано, инженерные системы функционируют, но технологическое оборудование и персонал отсутствуют.
At-Rest («оснащенное») — технологическое оборудование установлено и функционирует в согласованном режиме, но производственный персонал отсутствует.
Operational («эксплуатируемое») — помещение работает в штатном технологическом режиме с установленным количеством персонала.
Это принципиально важно, поскольку человек остается одним из основных источников частиц в чистом помещении. Концентрация аэрозолей в реальном производственном режиме может существенно отличаться от результатов измерений в состоянии покоя.
Не только частицы: AMC в микроэлектронике
Класс ISO характеризует чистоту воздуха по концентрации аэрозольных частиц, однако для современной микроэлектроники этого показателя может быть недостаточно.
Отдельное значение имеют AMC — Airborne Molecular Contamination, то есть молекулярные загрязнения воздуха.
К ним относятся химические соединения в газовой или паровой фазе, способные взаимодействовать с технологическими материалами и поверхностями.
Для чувствительных производств могут быть критичны:
- кислоты;
- основания;
- органические соединения;
- конденсируемые вещества;
- легирующие и другие химически активные примеси.
Контроль AMC особенно актуален для фотолитографии, полупроводниковых процессов, производства оптики и других технологий, где молекулярные загрязнения способны изменить свойства поверхности даже при соответствии помещения требуемому классу ISO по частицам.
Таким образом, particle control и molecular contamination control — разные, но взаимосвязанные задачи.
Вентиляция чистых помещений и управление воздушными потоками
Вентиляция чистых помещений является одним из основных инструментов управления загрязнениями.
HVAC-система должна не просто обеспечивать воздухообмен, но и формировать прогнозируемую аэродинамическую картину помещения, удалять частицы из критических зон и поддерживать заданные температуру, влажность и перепады давления.
При проектировании анализируют:
- кратность воздухообмена;
- расход приточного и рециркуляционного воздуха;
- расположение приточных и вытяжных устройств;
- распределение скоростей;
- направление движения воздуха;
- тепловыделения технологического оборудования;
- источники генерации частиц;
- движение персонала и материалов;
- каскад давлений (pressure cascade).
Ошибочно оценивать эффективность чистого помещения только по количеству установленных фильтров. Даже высокоэффективная фильтрация не обеспечивает требуемый результат при наличии застойных зон, турбулентных вихрей или переноса загрязнений в сторону критической поверхности.
HEPA-, ULPA-фильтрация и FFU
Для финишной очистки воздуха применяются высокоэффективные HEPA- и ULPA-фильтры.
В электронной промышленности также широко используются FFU (Fan Filter Unit) — автономные фильтровентиляционные модули, объединяющие вентилятор и высокоэффективный фильтр.
FFU позволяют формировать распределенную подачу очищенного воздуха и гибко масштабировать систему при изменении технологической конфигурации производства.
Однако выбор HEPA или ULPA, количества FFU и площади фильтрующей поверхности должен выполняться расчетным путем. Принцип «чем больше фильтров, тем чище» не является инженерным критерием.
При выборе оборудования для чистых помещений ИНПРЕН необходимо учитывать требуемый класс ISO, конфигурацию технологического процесса, характер загрязнений и параметры воздушных потоков.
Однонаправленный воздушный поток UDAF
Для критических операций в микроэлектронике применяется UDAF — Unidirectional Airflow, или однонаправленный воздушный поток.
В профессиональной терминологии этот термин точнее распространенного выражения «ламинарный поток».
При вертикальной схеме подготовленный воздух поступает сверху и движется через рабочую зону преимущественно в одном направлении, вытесняя генерируемые частицы из области расположения продукта.
При этом эффективность UDAF определяется не только качеством фильтрации, но и:
- равномерностью скоростного поля;
- геометрией рабочей зоны;
- расположением оборудования;
- наличием препятствий воздушному потоку;
- тепловыми потоками;
- положением оператора относительно продукта.
Поэтому организация локальной зоны с однонаправленным потоком является отдельной инженерной задачей.
Локальные чистые зоны вместо повышения класса всего помещения
Одним из наиболее эффективных решений для электронной промышленности является создание локальных чистых зон.
Предположим, основная часть производственного участка может работать в менее строгой контролируемой среде, однако конкретная операция с полупроводниковой пластиной, оптическим компонентом или высокоточным электронным узлом требует существенно более высокой чистоты.
Повышать класс всего помещения в такой ситуации экономически не всегда рационально.
Применение локальной зоны позволяет обеспечить требуемые параметры непосредственно около продукта и сократить объем пространства, для которого необходимо поддерживать наиболее жесткие условия.
Такой подход уменьшает:
- объем очищаемого воздуха;
- энергетическую нагрузку на HVAC;
- капитальные затраты;
- стоимость эксплуатации;
- сложность последующей модернизации производства.
Особенно эффективно применение локальных решений при реконструкции действующих производственных участков.

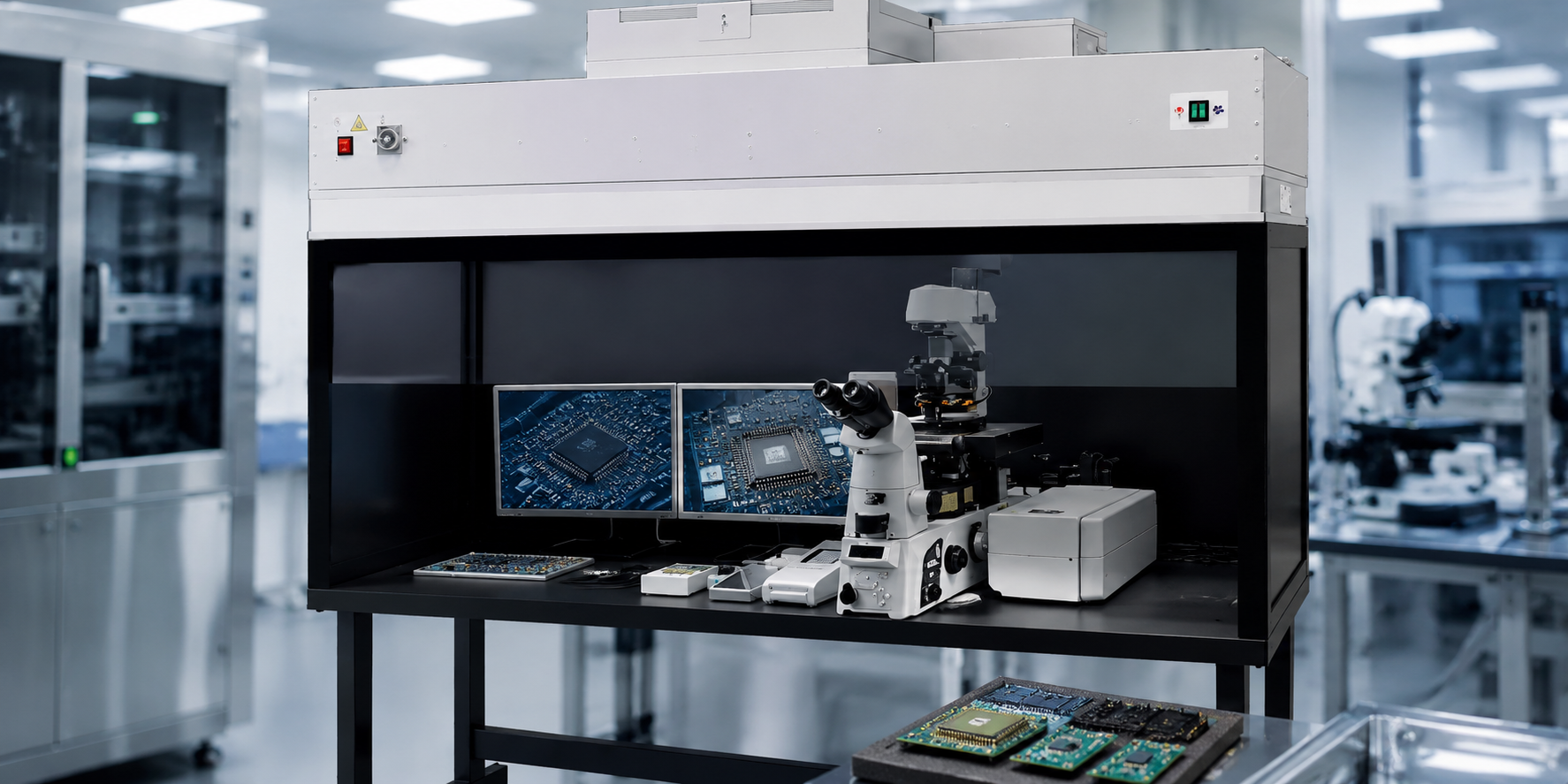

«КВАЗАР» — локальная чистая среда для электроники и приборостроения
Профильным решением ИНПРЕН для подобных задач является станция с вертикальным нисходящим потоком «КВАЗАР» .
Станция предназначена для формирования локального рабочего пространства с вертикальным нисходящим потоком очищенного воздуха непосредственно в зоне выполнения технологической операции.
Для микроэлектроники такой принцип имеет существенное преимущество: критическая зона (critical zone) формируется непосредственно около чувствительного изделия, а частицы удаляются из области технологической операции направленным потоком воздуха.
«КВАЗАР» может быть востребован при работах, связанных с микроэлектроникой и приборостроением, высокоточной сборкой, оптическими компонентами, подложками интегральных микросхем, бортовой электроникой, прецизионными приборами, контролем качества продукции полупроводниковой промышленности, микроскопией и лазерными методами исследования.
Таким образом, локальная станция может стать частью Contamination Control Strategy — стратегии контроля загрязнений предприятия и использоваться там, где строительство отдельного помещения более высокого класса технологически или экономически нецелесообразно.

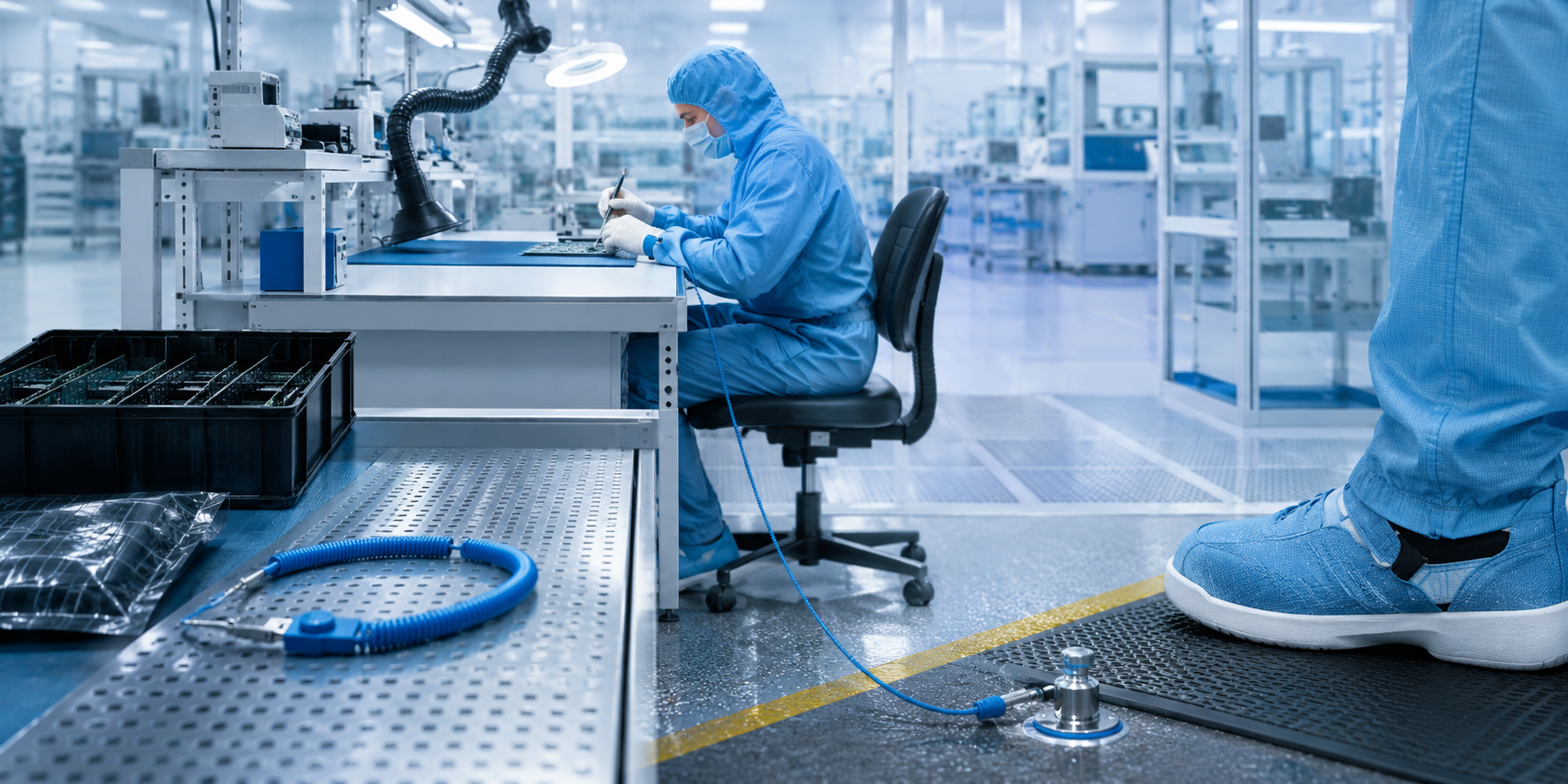

ESD-защита в чистых помещениях для электроники
В производстве электронных компонентов контроль аэрозольных частиц необходимо сочетать с ESD Control — защитой от электростатического разряда (Electrostatic Discharge).
Статический заряд способен повредить чувствительный компонент даже при идеально организованном контроле частиц.
Причем повреждение может быть не только катастрофическим, когда изделие сразу выходит из строя, но и латентным — скрытым. В этом случае компонент проходит первоначальный контроль, однако его надежность и ресурс оказываются снижены.
Поэтому при проектировании производственной среды рассматривают:
- ESD-безопасные рабочие поверхности;
- заземление оборудования;
- антистатические или токопроводящие покрытия пола;
- ESD-мебель;
- специальную одежду и обувь;
- персональное заземление операторов;
- контроль сопротивления материалов;
- ионизацию воздуха — если она требуется технологией.
Контроль частиц и ESD-контроль нельзя считать взаимозаменяемыми: это две самостоятельные составляющие технологической защиты изделия.
Температура и относительная влажность
Параметры микроклимата в электронной промышленности определяются не только условиями работы персонала.
Температурная стабильность может влиять на геометрическую точность, свойства материалов, работу измерительных систем и воспроизводимость технологических операций.
Относительная влажность также связана с несколькими факторами одновременно: технологией, свойствами материалов и риском накопления электростатического заряда.
Поэтому универсальное значение температуры или влажности «для всех чистых помещений электроники» назначать неправильно.
Уставки (setpoints) и допустимые диапазоны должны определяться технологическим регламентом и проектными требованиями конкретного производства.
Материалы и ограждающие конструкции
Материалы чистого помещения должны иметь низкое собственное частицевыделение, гладкие поверхности и быть устойчивыми к эксплуатационным воздействиям и установленным процедурам очистки.
При проектировании учитывают:
- герметичность стыков;
- минимизацию труднодоступных участков;
- устойчивость покрытий к истиранию;
- химическую стойкость;
- ремонтопригодность;
- возможность интеграции инженерных коммуникаций;
- ESD-характеристики пола и рабочих поверхностей.
Особенно важно минимизировать particle shedding — генерацию частиц самими материалами, конструкциями и оборудованием.
Контроль перепадов давления
Для ограничения неконтролируемого переноса загрязнений между помещениями применяется pressure cascade — каскад давлений.
Направление перепада определяется задачами конкретного производства. При этом необходимо учитывать открывание дверей, работу шлюзов, вытяжные системы технологического оборудования и изменение режимов HVAC.
Само наличие положительного давления еще не означает эффективного контроля контаминации. Важен управляемый воздушный баланс и подтверждение фактического направления потоков.
Мониторинг чистых помещений
После ввода объекта в эксплуатацию необходимо контролировать стабильность его параметров.
В зависимости от критичности процесса Environmental Monitoring может включать измерение:
- концентрации аэрозольных частиц;
- температуры;
- относительной влажности;
- перепада давления;
- скорости воздушного потока;
- состояния фильтров;
- параметров работы HVAC.
Автоматизированный мониторинг позволяет не только фиксировать выход параметра за установленный предел, но и выполнять trend analysis — анализ трендов.
Это позволяет обнаруживать постепенное ухудшение характеристик инженерной системы еще до возникновения критического отклонения.
Recovery Time — время восстановления чистоты
Одним из информативных параметров работы чистого помещения является recovery time — время восстановления.
Он характеризует способность системы после контролируемого увеличения концентрации частиц восстановить заданный уровень чистоты.
На этот показатель влияют эффективность вентиляции, воздухообмен, характер воздушных потоков, геометрия помещения и работа фильтрующей системы.
Для электронной промышленности это особенно важно при технологических операциях, сопровождающихся периодической генерацией загрязнений, а также после входа персонала или перемещения материалов.
Проектирование чистых помещений для электронной промышленности
Профессиональное проектирование чистых помещений начинается с URS — User Requirements Specification, то есть определения требований пользователя и технологического процесса.
До выбора оборудования необходимо установить:
- какие операции являются критическими;
- какие загрязнения представляют риск для продукции;
- какой класс ISO требуется в каждой зоне;
- требуется ли UDAF;
- необходимо ли контролировать AMC;
- какие требования предъявляются к ESD;
- какие диапазоны температуры и влажности допустимы;
- как перемещаются персонал, сырье, компоненты и готовая продукция;
- где расположены основные источники частиц и тепловыделений;
- какие параметры должны контролироваться непрерывно.
Только после этого формируются архитектурные и инженерные решения.
Общие принципы проектирования и создания таких объектов представлены в разделе ИНПРЕН «Чистые помещения» .
Квалификация и подтверждение характеристик
Завершение монтажных работ еще не означает, что чистое помещение соответствует проектным требованиям.
Необходимо инструментально подтвердить фактические характеристики системы.
В программу испытаний в зависимости от проекта могут входить:
- классификация чистоты воздуха по концентрации частиц;
- измерение расхода и скорости воздуха;
- проверка перепадов давления;
- проверка целостности установленных фильтров;
- визуализация воздушных потоков;
- измерение температуры и влажности;
- определение времени восстановления.
Особую экспертную ценность имеет airflow visualization — визуализация воздушных потоков. Она позволяет обнаружить рециркуляционные и застойные зоны, обратные потоки и влияние технологического оборудования на аэродинамику критической области.
То есть квалификация должна отвечать не только на вопрос «соответствует ли количество частиц нормативу», но и подтверждать, что инженерная система действительно обеспечивает предусмотренную проектом стратегию контроля загрязнений.

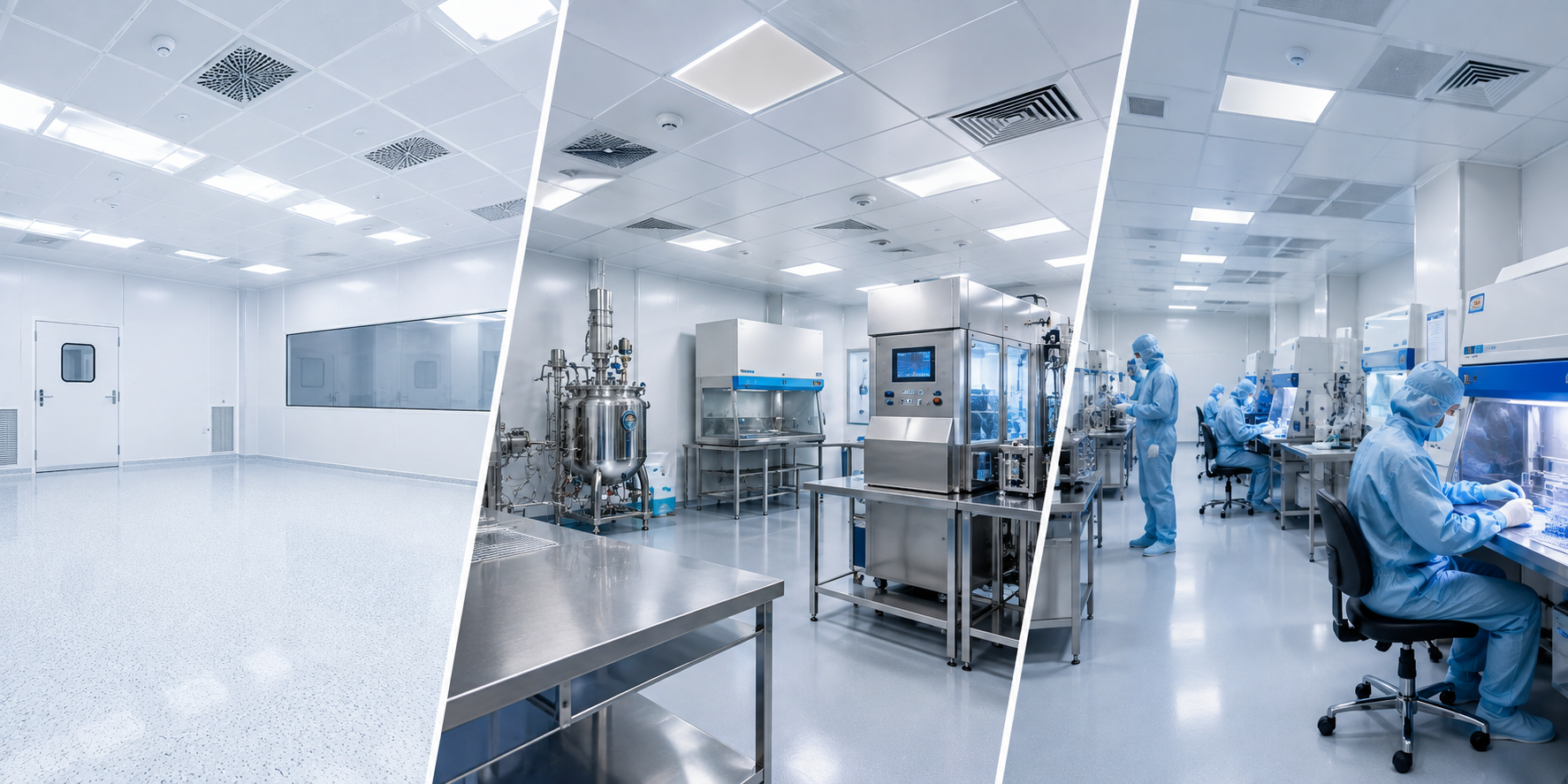

Чистое помещение или локальная чистая зона?
Выбор зависит от технологического процесса.
Полноценное чистое помещение необходимо, когда контролируемая среда требуется на значительной части технологической цепочки и изделие должно перемещаться между операциями без выхода из заданных условий.
Локальная станция может быть рациональнее, когда повышенный класс требуется только для отдельных критических операций.
Во многих проектах оптимальной становится комбинированная архитектура:
чистое помещение базового класса → локальная зона более высокого класса → критическая технологическая операция.
Такой подход позволяет создавать многоуровневую систему contamination control, повышая уровень защиты продукта именно там, где это действительно необходимо.
Чистое помещение как элемент технологического процесса
В электронной промышленности чистое помещение необходимо рассматривать не как отдельный строительный объект, а как часть технологии производства.
Класс ISO, HVAC, HEPA/ULPA-фильтрация, UDAF, контроль AMC, ESD-защита, каскад давлений, мониторинг, технологическое оборудование и поведение персонала должны работать как единая система.
Особенно это актуально для микроэлектроники и полупроводниковой промышленности, где уменьшение критических размеров элементов увеличивает чувствительность технологического процесса к загрязнениям.
ИНПРЕН разрабатывает комплексные решения для чистых помещений и контролируемых сред , а для локальной защиты критических процессов может применяться специализированное оборудование для чистых помещений , включая станцию с вертикальным нисходящим потоком «КВАЗАР».
Главная инженерная задача при этом заключается не в достижении максимально возможного класса чистоты, а в создании стабильной, измеряемой и управляемой контролируемой среды, соответствующей реальным требованиям технологического процесса.
FAQ
Какой класс чистоты нужен для производства микроэлектроники?
Универсального класса не существует. Требуемый класс ISO определяется конкретной технологической операцией, чувствительностью продукта, допустимым размером и концентрацией частиц и результатами анализа рисков. Подробнее система ISO-классов рассмотрена в статье ИНПРЕН «Классификация чистых помещений» .
Что загрязняет чистое помещение?
Основными источниками могут быть персонал, технологическое оборудование, материалы, упаковка, инструменты, поверхности и производственные процессы. В микроэлектронике дополнительно необходимо учитывать молекулярные загрязнения AMC.
Чем HEPA отличается от ULPA?
Обе технологии относятся к высокоэффективной фильтрации аэрозольных частиц, однако имеют разные характеристики эффективности. Конкретный тип фильтра выбирают исходя из требований проекта и необходимого уровня контроля загрязнений.
Что такое UDAF?
UDAF (Unidirectional Airflow) — однонаправленный воздушный поток. Он используется для формирования контролируемой критической зоны и направленного удаления частиц от чувствительного продукта или технологической операции.
Зачем нужна ESD-защита?
Электростатический разряд способен вызвать немедленное или скрытое повреждение электронного компонента. Поэтому в электронной промышленности контроль статического электричества должен рассматриваться одновременно с контролем частиц.
Что такое AMC?
AMC (Airborne Molecular Contamination) — молекулярные загрязнения воздуха. В отличие от аэрозольных частиц это газообразные или парообразные химические примеси, способные воздействовать на чувствительные поверхности и технологические материалы.
Когда выгоднее использовать локальную чистую зону?
Когда наиболее строгие требования предъявляются только к отдельной технологической операции. В этом случае создание локальной зоны более высокого класса может быть экономически эффективнее повышения класса всего производственного помещения.
Какое оборудование можно использовать для локальной защиты электронных компонентов?
Для процессов, требующих вертикального нисходящего потока очищенного воздуха, одним из специализированных решений является станция «КВАЗАР» .
Где подробнее прочитать об устройстве чистого помещения?
Базовые понятия, назначение, устройство инженерных систем и принципы создания контролируемой среды подробно рассмотрены в материале ИНПРЕН «Что такое чистое помещение» .
